La technologie on-line double conversion
Cette technologie est appelée double conversion car le courant fourni par le réseau brut est converti deux fois avant d'alimenter l'ordinateur:
    Une première fois en courant continu par le redresseur.
    Une deuxième fois en courant alternatif par l'onduleur.
Schéma de principe réseau présent
Réseau
brut

Onduleur

 Ordinateur

Simuler une coupure de courant

coupure

centrale
Réseau présent

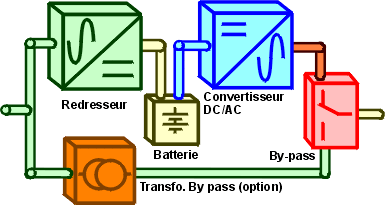

 Shéma de principe double conversion vec_ved.gif (12912 octets)
Les flèches rouge indiquent  le cheminement du courant.

Le redresseur convertit le courant alternatif en courant continu pour recharger la batterie.
L'onduleur convertit le courant continu de la batterie ou du redresseur en courant alternatif de haute qualité et sans coupure pour l'ordinateur.
En cas de coupure de courant, c'est la batterie qui délivre l'énergie à l'onduleur.
 Le by-pass permet de transférer l'alimentation de l'ordinateur vers le réseau en cas de surcharge ou en cas de panne de l'onduleur.
Schéma de principe réseau absent
Réseau
brut

Onduleur

 Ordinateur

Retour courant

retour

Absence réseau
-

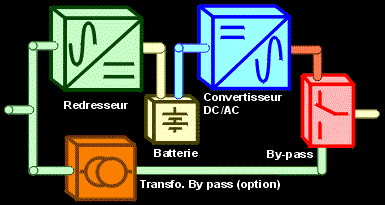

 on line double conversion en coupure ordinateur
triangleMarronClair.gif (855 octets)Les flèches rouge indiquent  le cheminement du courant
carreJaune.gif (828 octets) Dès que le courant brut disparaît, la batterie qui est en tampon continue à alimenter l'onduleur pendant le temps de l'autonomie.

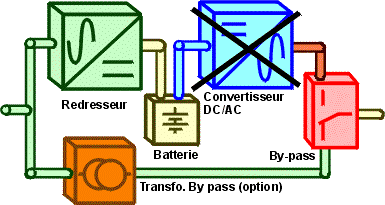

Fonctionnement sur by-pass suite à une panne ou une surcharge
Réseau
brut

Onduleur

 Ordinateur

Absence réseau

 Fonctionnement sur by-pass ordinateur
Les flèches rouge indiquent  le cheminement du courant
 Le by-pass est un système de secours qui permet en cas de panne de l'onduleur ou en cas de surcharge de transférer l'alimentation de l'ordinateur vers le réseau brut. Le transfo permet d'isoler l'ordinateur du réseau brut et ainsi d'avoir une protection minimale.



Les "Plus" de la technologie -

Onduleur sans coupure
Convient pour les ordinateurs en réseau
Reproduit une onde sinusoïdale.
Les "Moins" de la technologie

Consommation électrique plus importante ( Rendement moyen, car on convertit deux fois le courant)
Fonctionnement permanent (même lorsque le réseau est présent)
Cette technologie protège contre

Les coupures et les micro-coupures
Les surtensions, la foudre selon les constructeurs. Tous nos onduleurs de cette technologie intégrent une protection foudre
Les creux de tension
Les variations de fréquence
Les parasites
Cette technologie ne protège pas contre

Vous êtes protégés contre tout. (Vérifiez pour la foudre selon la marque)

Fin
