La technologie off-line
Cet onduleur est appelé "off-line" car il est à l'arrêt lorsque le réseau est présent, et il se met en route lorsque ce dernier disparaît.

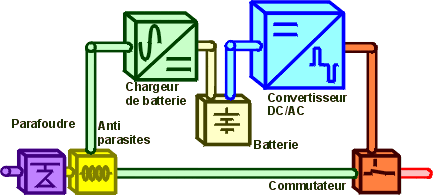

Schéma de principe réseau présent
Réseau
brut

Onduleur

 Ordinateur

Simuler une coupure de courant

coupure

Usine
Réseau présent

 schéma de principe off line ordinateur
Les flèches rouge indiquent  le cheminement du courant.

Lorsque le réseau est présent, il est transmis à l'ordinateur par le commutateur de transfert à travers un anti foudre et un anti parasite qui permettent d'épurer le courant.
 Le chargeur est prévu pour recharger la batterie après une décharge.
 Le convertisseur est à l'arrêt, il se met en route lorsque le courant brut disparaît.
Schéma de principe réseau absent
Réseau
brut

Onduleur

 Ordinateur

Retour courant

retour

Absence réseau
-

 off-line en coupure ordinateur
Les flèches rouge indiquent  le cheminement du courant
 Lorsque le réseau est absent, le convertisseur DC/AC puise l'énergie électrique dans la batterie et le transmet à l'équipement sensible.



Les "Plus" de la technologie -

Faible consommation électrique. (l'onduleur est à l'arrêt)
Prix très avantageux
Les "Moins" de la technologie

Temps de basculement. ( Il y a une interruption de courant de 4 à 20 ms lors de la disparition du secteur. Les onduleurs APC est Best Power sont garantis pour un temps de basculement de 4 ms.)
Onde pseudo sinusoïdale. (Toutes les alimentations ne tolèrent pas ce type de signal)
Doit être installé à coté de l'ordinateur. (Ne convient pas pour les ordinateurs en réseau)
Cette technologie protège contre

Les coupures et les micro-coupures
Les parasites
La foudre (uniquement certains onduleurs tels que APC et Best)
Cette technologie ne protège pas contre

Les variations de tension
Les variations de fréquence
